Установка кнопки открытия багажника ВАЗ Некоторые комплектации "десятки" завод-изготовитель оснастил опцией "открытие багажника с кнопки в салоне". При ее отсутствии есть возможность установить электропривод замка багажника своими руками.

Штатный электропривод замка багажника ВАЗ 2110, 2111, 2112

Для открытия багажника кнопкой АвтоВАЗ устанавливал внутри крышки багажника "десяток" актуатор (мотор-редуктор), который крепился на специальной пластине. Кнопка устанавливалась на панель приборов, слева от монтажного блока.
Штатный электропривод замка багажника ВАЗ 2110, 2111, 2112Штатный электропривод замка багажника ВАЗ 2112Штатный электропривод замка багажника ВАЗ 2111кнопка багажника ВАЗ 2110, 2111, 2112

Схема подключения использовалась без реле:
mt_ignore
Схема включения электропривода механизма дистанционного открытия замка багажного отделения: 1 — к источникам питания; 2 — монтажный блок; 3 — выключатель замка багажника; 4 — нумерация выводов в колодке разъемов мотор-редуктора; 5 — мотор-редуктор замка багажника

Самостоятельная установка и подключение

Потребуется: актуатор, 4 метра провода, предохранитель, кнопка открывания багажника ВАЗ 2110, 4-х контактное реле.

При самостоятельной установке можно поступить по примеру завода-изготовителя, изготовив пластину для крепления актуатора по схеме:
кронштейн актуатора замка багажникаустановка кнопки открытия багажника ваз 2110установка кнопки открытия багажника ваз 2110установка кнопки открытия багажника ваз 2110

Другой способ установки электропривода не предполагает использование специального крепления, но он исключит возможность открытия багажника снаружи.

  1. Ослабить винт тяги привода замка.
  2. Снять тягу привода замка.
  3. Приложив к замку электропривод, отметить на усилителе крышки багажника отверстия для его крепления.
  4. Просверлить два отверстия диаметром 5 мм.
Ослабить винт тяги привода замкаСнять тягу привода замкаотметить на усилителе крышки багажника отверстия для крепленияПросверлить два отверстия диаметром 5 мм
  1. Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.
  2. Изогнуть тягу, как показано на фото.
  3. Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы. Соединяем электропривод с замком тягой.
  4. Кнопку устанавливаем в штатном месте.
Рассверлить отверстие в бобышке привода замкаИзогнуть тягуЗакрепить электропривод скобойкнопка багажника ваз 2110

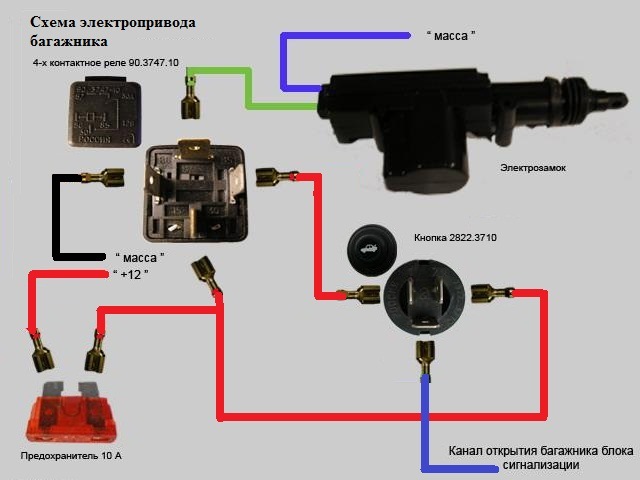

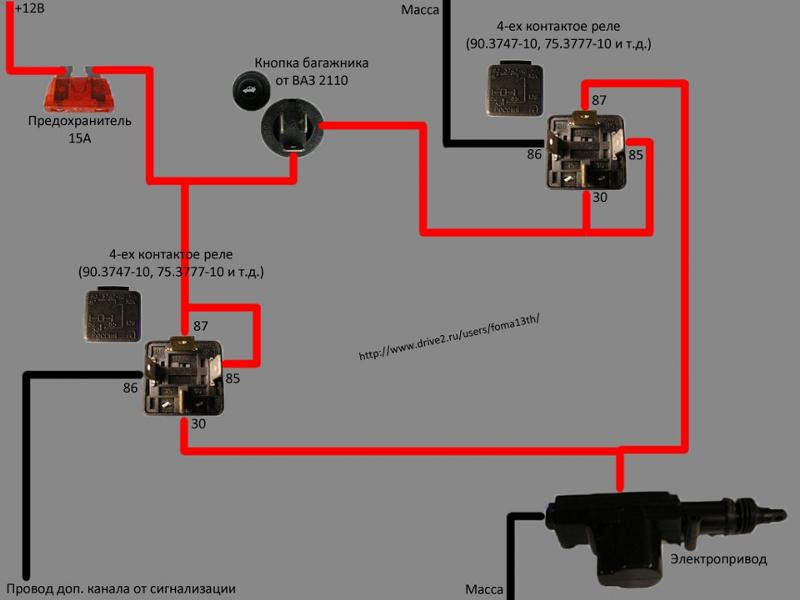

Провода протягиваем под обшивкой потолка или под пластиковыми порогами по левой стороне кузова. Схема подключения электропривода багажника с использованием реле:
mt_ignore
Данный способ установки электропривода замка багажника подходит также не только для современных автомобилей Лада (например, Лада Гранта, Лада Калина, Лада Приора и .т.д.), и для автомобилей иностранного производства.
Напомним, есть еще один интересный способ размещения кнопки - вместо замка багажника.




Установить электрозамок багажника самому..

Какой способ установки актуатора выбрали вы?
